应用行业:
家具行业:板式家具、橱柜、移门、软包、办公家具,木门;
木制品:音箱、游戏机柜、电脑桌、缝纫机台、乐器;

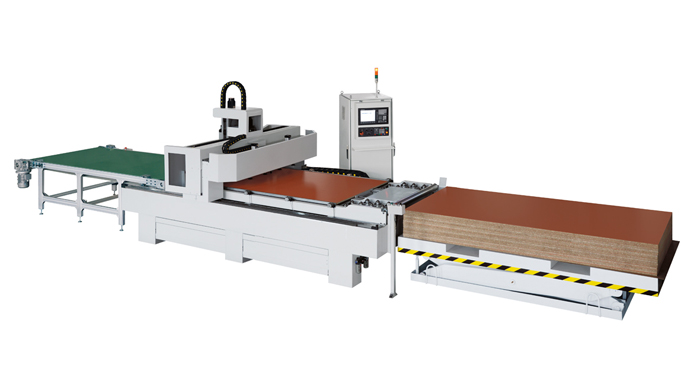

设备配置:
采用斗笠式刀库,可安装12把不同造型的木工刀具,换刀时间仅需6秒;
采用整体钢结构,采用高温回火去应力精密加工而成,确保机器使用寿命;
进口9KW自动换刀主轴,功率大、噪音低、故障率低;
进口交流伺服电机,精度高;
进口原装直线导轨;
进口精密斜齿轮、斜齿,精度高速度快;
原力工业控制电脑,精度高,稳定性好;
进口行星减速机,精度高、声音轻、机床寿命长;
自动报警、自动注油、自动对刀功能。
可选配置:
C轴
伺服旋转刀库
侧铣头
HSD排钻
HSK主轴
直角锯片
安全地垫
水平夹紧装置
垂直夹紧装置
安全光幕保护
安全护网
脚踏开关
主要技术参数:
床身结构 |
方管焊接 |
加工范围 |
1300*2500*200mm |
加工精度 |
0.05mm |
重复定位精度 |
0.05mm |
主轴功率及类型Max |
进口9.0kw换刀主轴 |
主轴转速 |
18000r/min |
Max空行速度 |
60000mm/min |
Max加工速度 |
3000mm/min |
工作方式 |
安川伺服 |
工作电压 |
AC380V/50Hz |
工作指令 |
标准G代码 |
操作系统 |
台湾新代系统 |
台面类型 |
真空吸附 |
刀柄直径 |
Φ3.175-Φ18mm |
应用软件 |
ArtCAM/Type3/文泰 |
数控开料机与传统开料方式对比
对比项目 |
数控开料机 |
推台锯或电子开料锯 |
人工成本 |
数控开料机自动上下料,只需搬运小工,1人即可操作数台开料机,如、按每台开料机每天8小时可开料100张板子计算,工资按3000元计算,开料成本每张板子约合人工费为1元 |
传统推台锯或电子开料锯开料需要2人同时操作,推台锯每天开料60张板子,开料师傅与小工月工资按5000 3000计算,合计每月工资为8000元,每张板子约合人工成本为4.4元 |
电子开料锯可叠切,适合工程单,大规模开料,但要求贴条码标签的情况下只能单张切,电子开料锯需要2人同时操作,开料师傅与小工月工资按5000 3000计算,单张裁板每天按100张计算,合计人工费每张板子为2.7元 |
||
板材利用率 |
数控开料机用铣刀开料,可任意调转方向,配合西科数控专业开发的优化排料软件,合并订单优化排版利用率可达到96%以上,每张板子100元计算,每张板可节省8元 |
电子开料锯与推台锯用锯片开料,需要一锯开到头,整体板材利用率低,且人工计算排版,Highest利用率88% |
刀具成本 |
数控开料机用铣刀,进口刀具为180元/支,每次开料刨花板2400米不崩边,约合110张,每张板约合刀具费1.6元 |
电子开料锯与推台锯用锯片,锯片成本约合每张板0.5元 |
其他优势 |
1、数控开料机可切割异性板,且可雕刻切割一次性完成 2、自动上下料降低劳动强度 3、数控开料机工作时是连续的 |
1、电子开料锯与推台锯只能且直边,不能雕刻 2、推台锯一天开60张板,工人累的腰酸腿疼 3、推台锯开料推推停停,工人的时间都花在了调靠尺和挪腾板子上了 |
